400方管焊缝超声波探伤设备-全自动无损检测仪器

400方管焊缝超声波探伤设备说明

本探伤设备应用于在线检测生产线，整个检测过程采用PLC控制，可实现手动、自动两种方式探伤。方管经由系统控制的传输装置传输到原地旋转辊道，进入探伤区域，然后平稳进入探头，完成对方管焊缝的全覆盖检测，检测方管有无缺陷，如有缺陷钢管声光报警。

400方管超声波探伤设备

400方管焊缝超声波探伤设备的组成

1、八通道超声仪器

2、探头系统升降装置

3、探头跟踪装置

4、检测行走平台

5、电控系统

6、打标装置

7、供水系统

8、气路系统

计探伤设备的外形尺寸(长x宽x高mm)：16000x3000x2100

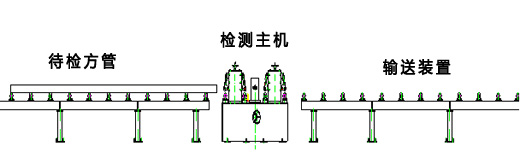

400方管超声波探伤检测线展示图

方管主要参数

（1）方管尺寸：120X120-300X400mm

（2）方管壁厚：4～16mm

（3）钢级：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

（4）方管长度: 8m～12.3 m

（5）焊缝宽度：10～15mm

（6）方管直度：0.2%

（7）焊道偏移：≤1.5mm/ m

（8）探伤执行标准: GBT5777-2008 ，YB 4082-2000及用户附加技术要求

400方管焊缝超声波探伤设备主要技术参数

探伤方法：方管焊缝水膜法    超声8通道；

信噪比： ≥8dB漏报率；

漏报率：≤1％；

误报率：≤3％；

稳定性：≤2dB

管端不可探区：≤200mm；

滚轮最大转速：150r/min   (150r～5r无级可调)；

探伤速度：0～30m/min。变频无级可调；

设备总功率：20KW左右；

超声波仪器主要性能

灵敏度余量大于50 dB。

垂直线性误差小于3%。

分辨率：≥30dB

水平线性误差小于0.5%。

WINDOWS操作界面。

自动缺陷波捕捉和记录。

缺陷定位和定量读数。

自动报警和喷标输出。

探伤记录报告和探伤统计报表输出。

电脑全数字式参数调整，存储与参数重现。

增益：0～100dB,每档1/6 dB可调。

频率范围：64～5MHz

可输出声光报警、延时打标及分选信号。

400方管超声波探伤控制台展示

买方负责范围

1、买方承担设备区域的土建施工，包括地坑、地坑盖板、管沟及预埋管道(电气、仪表、给排水、地脚螺栓等)的施工,包括电气、仪表的接地系统，卖方必须提供相关的土建任务书及施工图。

2、买方负责将设备需用各种能源介质接至设备要求的接点处(集中在机旁一米的接点或接线盒)；卖方必须提供用量、技术和质量要求及交接点的具体位置。

3、买方承担设备考核中需要的动力（水、电、气、油等），并提供一路电源至卖方进线电源柜，并配合卖方进行设备考核。

4、买方要及时向卖方提供与合同设备设计、制造及安装有关的资料。

卖方设计及供货范围

1、卖方负责多通道超声波检测设备地上部分全套设计（包括施工设计）、制作、供货、安装和现场调试（买方提供起重设备），包含主机上的电气配管线、辅件、及电缆等全套设备的供货。

2、卖方负责组织出厂调试验收，在买方协助下负责设备安装和调试，卖方根据买方的探伤速度要求制定相关的主辅匹配参数，并保证达到责任范围内的质量和要求。

    3、协助买方进行冶金工业无损检测中心的认证，提供技术支持。

4、卖方负责提供的技术文件资料下。
