GB/T 9711-2023《石油天然气工业 管线输送系统用钢管》超声波探伤设备

GB/T9711-2023作为石油天然气工业管线输送系统用钢管的新国家标准，它着重强化了超声波探伤的技术规范。通过精准检测焊缝及管体缺陷，为高压、长距离油气管道的安全运行提供了保障。这一标准整合国际标准技术要求，对设备性能、检测流程及人员资质都提出了规定。

GB/T9711-2023标准中超声波探伤设备要求

探伤仪需采用A型脉冲反射式原理，其工作频率范围应覆盖1-5MHz，这一范围能够适应不同材质和结构的钢管检测需求。对于晶粒较细的轧制钢管，较高频率的超声波能够更精准地检测出微小缺陷；而对于晶粒相对粗大的铸造钢管，较低频率的超声波则能减少能量衰减，保证检测的有效性。

探伤仪还需配备衰减器或增益控制器，步进级每档不大于2dB，总调节量≥60dB。在实际检测中，不同壁厚的钢管对探伤灵敏度的要求各异。对于壁厚较薄的钢管，过高的探伤灵敏度可能会导致杂波干扰，影响对真实缺陷信号的判断；而对于壁厚较厚的钢管，较低的探伤灵敏度则可能无法检测到深处的缺陷。通过衰减器或增益控制器，操作人员可以根据实际情况灵活调整探伤灵敏度，确保能够准确检测到各种缺陷。

水平线性误差≤1%、垂直线性误差≤5%，这两个指标对于保证信号显示的准确性与稳定性至关重要。水平线性误差影响着缺陷在钢管中的位置判断，如果水平线性误差过大，可能会导致缺陷位置的误判，给后续的修复和处理带来困难。垂直线性误差则关系到缺陷大小的判断，如果垂直线性误差超出允许范围，可能会对缺陷的严重程度评估产生偏差，从而影响整个钢管的质量评定。

检测前需使用标准试块（如CSK-ⅠA、ⅡW2试块）校准仪器时基线、灵敏度及探头性能。标准试块的材质应与被检钢管声学特性一致，这是保证校准准确性的关键。如果试块与钢管的声学特性差异较大，校准结果可能会出现偏差，从而影响检测结果的准确性。试块的厚度覆盖检测范围的10%-100%，这样可以确保在不同厚度的钢管检测中，都能够通过试块进行准确的校准。在检测厚壁钢管时，需要使用厚度较大的试块进行校准，以保证对深处缺陷的检测准确性；而在检测薄壁钢管时，则需要使用厚度较小的试块，以避免校准误差对检测结果的影响。

超声波自动化检测系统的要求

对于超声波自动化探伤系统来说，需配备机械扫查装置、数据采集系统及缺陷分析软件。机械扫查装置能够实现探头的自动移动和扫查，确保扫查速度均匀（≤100mm/s）。均匀的扫查速度对于保证检测结果的一致性和准确性至关重要，如果扫查速度过快，可能会导致部分缺陷被漏检；如果扫查速度过慢，则会影响检测效率。数据采集系统能够实时采集检测过程中的超声波信号，采样频率≥100MHz，保证能够准确捕捉到微小的缺陷信号。缺陷分析软件则能够对采集到的数据进行实时分析和处理，实现缺陷信号的图谱分析，帮助检测人员更直观地了解缺陷的位置、大小和形状。

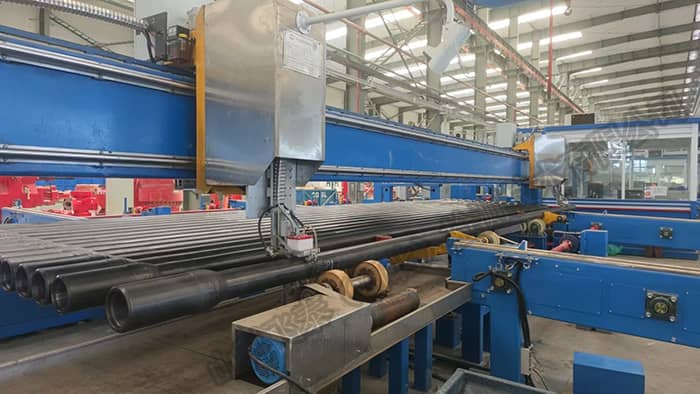

石油管超声波自动探伤系统

系统需具备温度补偿功能，适应-20℃至50℃检测环境。在不同的温度条件下，超声波在钢管中的传播速度会发生变化，从而影响检测精度。通过温度补偿功能，系统能够根据实时温度数据，自动调整检测参数，确保在不同温度环境下都能够准确检测出钢管中的缺陷。在寒冷的北方地区，冬季室外温度可能会降至-20℃以下，此时如果检测系统不具备温度补偿功能，检测结果可能会出现较大偏差；而在炎热的南方地区，夏季室外温度可能会高达50℃以上，同样需要温度补偿功能来保证检测精度。

GB/T9711-2023标准超声波探伤设备购买

山科飞泰生产超声波探伤设备均符合GB/T9711-2023标准，其中超声波自动化探伤系统可以根据客户需求定制，包括探伤功能、自动化程度、探伤标准、价格等，想要咨询的客户，可以打电话联系我们，告知我们探伤的工件种类、工件的尺寸、探伤的速度、探伤其他需求，我们会根据客户需求出一份探伤解决方案和报价，双方协商满意后签订合同。
