便携式数控电火花刻伤机

便携式数控电火花刻伤机介绍

便携式脉冲刻伤机是用于制作钢管、棒材探伤样管的精密仪器，它以可控制的电火花方式进行加工，可在钢管内、外壁制作纵向、横向标准人工槽，用于后期探伤测试使用。

便携式数控电火花刻伤机核心部分采用先进的数字处理技术和系统集成技术，利用现代先进的数字控制及伺服技术，制伤便捷，加工精度高，速度快，操作简便，性能处于国际先进水平。整个仪器采用便携式设计，便于携带，对钢管刻伤环境要求低。

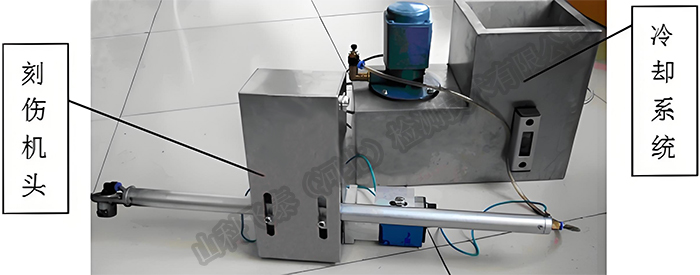

便携式数控电火花刻伤机组成部分

（1） 数控刻伤机主机

通过对主机进行参数设置，自动控制刻伤加工过程。

（2） 刻伤运动机构

 主要由精密步进电机和配套的导向机构组成，配置磁力座、电极夹具、工具等。

（3） 冷却循环系统

 由单相电机，泵，油、渣分离装置，循环油箱等组成。

便携式数控电火花功能

1、有可控制的电脉冲发生及调制

2、根据输入刻伤深度参数，通过数控系统精密控制刻伤过程

3、电控系统自动控制导杆运行机构的上升、下降和停止

4、控制加工电源的输出

5、根据要求对刻伤仪器的工作状态，如加工电压、电流及运行机构位置等进行调节

6、实时精密显示加工速度和已刻的深度值

7、具有手动对刀、自动刻制功能

便携式数控电火花刻伤机安装步骤

（1） 将便携式数控电火花刻伤机主机放置于加工制作平台的放置位置。

（2） 按照文字说明和相关提示，正确连接 220V 电源线、控制线以及加工正负电极线等。

（3） 将试样平稳放置于加工底座上，并对试样表面进行处理，确保导电性能良好。

（4） 组装刻伤运动机构。

（5） 将组装好的刻伤运动机构通过磁力座固定于待加工试样上，或者将其固定于加工制作平台的移动支撑架上。

（6） 修磨电极片，使之与试样待加工面吻合。

（7） 使用石墨电极时，加工电源负极连接于刻伤运动机构悬臂上，正极通过鳄鱼夹与待加工试样可靠连接；而使用铜电极时，正好相反，加工电源正极与刻伤运动机构悬臂相连，   负极通过鳄鱼夹与待加工试样可靠相连。

（8） 连接冷却循环系统。

便携式数控电火花刻伤机保养

本设备为精密数控设备，正确的维护和保养有利于保证加工精度，延长设备无故障使用  时间。在使用过程中应注意以下事项：

（1） 除运动机构电极、磁力座需按要求拆卸和组装外，不得拆卸仪器其它部件，更不能随意改变仪器内部参数设置，否则可能引起加工状态不正常，甚至系统软件丢失。入于故障，请安说明书所述步骤排除，如仍不能排除的，可联系我们。  对由于随意拆卸造成的仪器损坏，本公司不承担责任。

（2） 仪器必须防潮，远离热源。

（3） 每刻伤两小时，必须停机半小时以上休息，防止刻伤机内部电子部件过热损坏！

（4） 线缆严禁带电插拔。

（5） 冷却液较脏时，应及时更换，并彻底清洗油箱，防止循环冷却系统堵塞和损坏油泵。

（6） 线缆不用时应盘放，不允许过度弯折。

（7） 应避免让悬臂受力，否则会损伤步进电机丝杠和其运行导轨。

（8） 每次使用完毕，应清洗所有部件并归位，各部件应保持干燥，禁止液体流入电气系统。

（9） 电极应轻拿轻放，妥善保存。
