钢板在线相控阵自动探伤设备

钢板在线相控阵自动探伤设备介绍

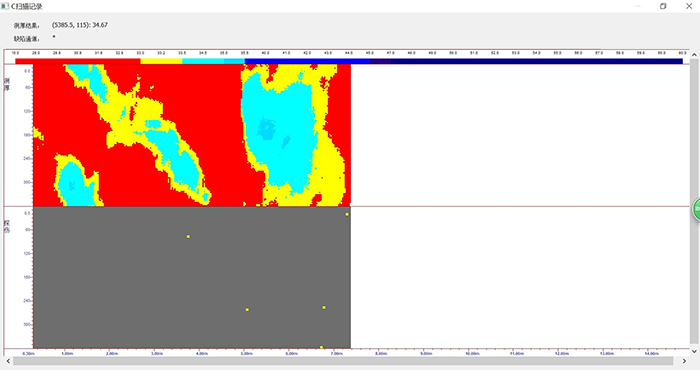

钢板在线相控阵探伤设备是一种高性能的数字化仪器，它可以对钢板探伤全过程的信号进行记录，并且对信号处理后生成和显示不同方向投影高质量图像。由于相控阵检测技术具有波束方向和焦距自由变换、检测结果易于成像、检测可达性和适用性好等优点，提高缺陷检出率和检测结果的可靠性，实现检测结果多维显示，从而提高钢板检测工作效率。

本款德国进口在线相控阵钢板自动探伤设备是一种全新的、全自动的在线无损检测系统。通过使用超声波、EMAT或涡流方法对金属板、焊缝等进行材料状态检测评估。100%的产品经过检验，为分级、质量检验要求和更精准度的过程控制数据提供了有值的信息，以降低由过程错误引起的废品率。

适合探伤检测的项目

1、检测轧制板材、铸锭和板坯的内部缺陷，如：分成、非金属杂物、气孔、重皮等。

2、表面和亚表面缺陷检测。

3、精确的壁厚测量。

主要技术指标

1、检测灵敏度：

     内部缺陷：FBH2mm

     表面缺陷：0.2mm x 10mm（宽度 x 长度）刻槽

2、壁厚测量精度：±0.05mm

3、检测速度：最大至2m/s

可适用多种多通道超声波探头或涡流探头

·基于EMAT的非接触式阵列探头

.UT相控阵探头

.压电晶片阵列超声探头

.涡流探头

适用的钢板检测规格

1.钢板宽度：100mm-6000mm

2.钢板长度：不小于3000mm

3.钢板厚度：3mm-350mm

4.钢板材质：碳钢

5.钢板表面温度：最高至600℃

与传统的超声波检测方法相比，相控阵超声波检测具有如下主要优点

(1) 速度快：采用电子方法控制声束聚焦和扫描，可以在不移动或少移动探头的情况下进行快捷的扫查，提高检测速度。

(2) 扫描范围大：由于可以控制波束的偏转与聚焦，因此探头在同一位置可以扫描更大的范围。

(3) 可达型（灵活性）好：对于复杂零件的内部结构或者不利于探头移动旋转的地方，相控阵超声波检测具有非常重要的作用。

(4) 通过优化控制焦点尺寸、焦区深度和声束方向，可使检测分辨力、信噪比和灵敏度等性能得到提高。

探伤检测标准

超声波检测密度、检测步骤、验收标准、数据处理和表示，按照以下国际和国内标准执行：

GOST 22727,SEL 072,ISO 12094,API 5L,ASTM 435,ASTM 578,DNV-OS-F101,EN10160,JIS0901

,JIS0801,ISO10893,ISO3183等等。
