钢板在线超声波自动探伤机

钢板在线超声波自动探伤机介绍

钢板在线超声波探伤机是一款针对钢板自动探伤检测的设备，应用在钢板生产线上，具有效率高、准确率高、标准执行一致性好、占用生产场地小和自动判伤、自动缺陷定量分级、自动缺陷定位、实时测厚等明显优点， 能准确探明钢板内部夹杂、 分层、缩孔、孔洞、白点、气泡、内裂、疏松等细小缺陷的位置、大小与形态。

钢板在线超声波自动探伤机探伤流程

钢板通过辊道进行传送，超声探头设置在钢板上方，沿钢板长度方向扫查，钢板在输送过程中完成自动纵扫探伤，完成钢板表面的 100％ 探伤。 设备的探伤、缺陷数据处理和钢板质量评估都是自动进行，操作人员只是通过操作台对设备进行操作的监控。

探伤系统由机械系统、电气与自控系统、超声电子仪器、探伤软件、水系统、气系统等组成。

实现数字化，在满足国标的同时也满足EN12668-1欧洲标准；并可协助买方完成生产线取证工作。投标书须说明提供欧标鉴定的次数或者年限（一年一次的鉴定）。

设备详细介绍及报价请联系  李经理189-311-80976

钢板在线超声波自动探伤机应用领域

碳素钢、低合金钢、合金结构钢、工程机械用钢、压力容器钢等种类钢板的无损检测。

钢板在线超声波自动探伤机技术参数

钢板宽度：900～2150 mm

钢板厚度：4 ～25.4 mm

钢板长度：连续板带

钢板平直度：≤ 50mm

钢板浪高：≤ 60mm/m

镰 刀 弯： ≤ 30mm

探伤速度：最高可达到48m/min。

钢板温度：常温≤80℃

钢板传输过程中横向偏移：＜±50mm（超过该范围系统将停止检测，并报警、重检）

钢板在线超声波自动探伤机先进性

1、该设备仪器采用144个通道，每组探头模块为8晶片4通道，晶片采用15X8小晶片，这样探头性能好，检测灵敏度高，能保证探头性能检测灵敏度具有检测Φ2.0mm FBH能力的同时保证板体可覆盖2160mm，并且探头分两排呈品字形排列，相邻探头之间有重复覆盖部分，保证探伤不会出现盲区。探头排布如下图所示：

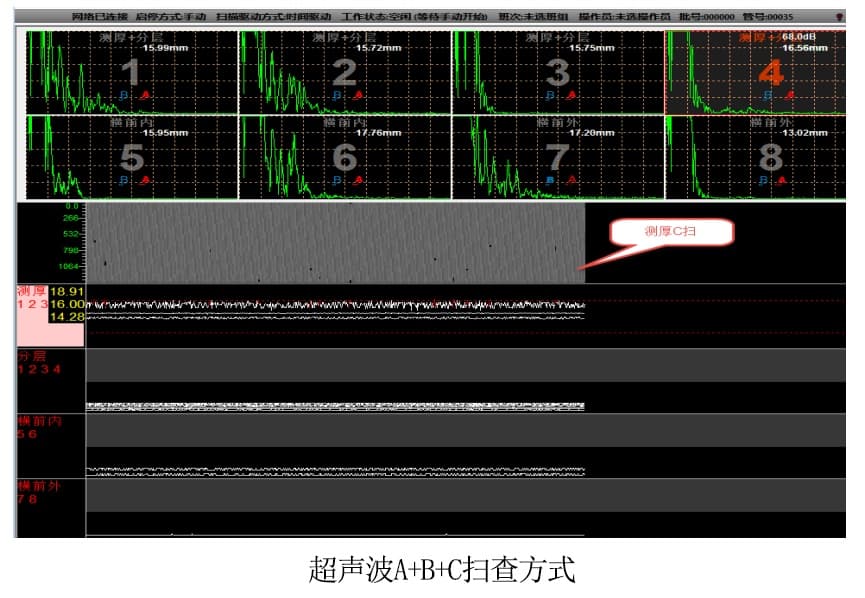

2、仪器操作界面高度智能化集成，分三级管理，高级选项可采用管理员权限去操作。正常探伤操作更换规格只需要调用参数就可以，可实现傻瓜式操作。

3、探头采用气缸顶起，检测时气缸缩回，探头靠自重落下与板体耦合，探头架与钢板受力小这样探头受到的摩擦力就小，保护探头不受磨损；探头前后有聚氨酯轮保护探头，探头不会被撞坏；探头两侧还有硬质合金耐磨块保护探头；探头前面还有防撞挡板机构，还有防撞杆，当钢板翘起时防撞杆被碰到气缸马上动作把探头抬起，保证探头不会撞坏。这样四重保护保证探头使用寿命，使用寿命可达4年。

4、探头晶片采用复合晶片，复合晶片机电耦合高（灵敏度高），声阻抗（杂波）比陶瓷片低，脉冲时间短（分辨力好），适合窄脉冲高端探头。

5、探头采用4通道一体模块化管理，探头一致性高，易操作，更换探头方便，维护成本低。

检验执行标准

GB/T 2970《中厚钢板超声波检验方法》

NB/T 47013.3《承压设备无损检测超声检测》

A435/A435M2《钢板直射声束超声波检测规范》

ASTM A 578 Level I ，II， III

钢板在线超声波自动探伤机质保期及售后服务

钢板在线超声波自动探伤机合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。

飞泰是一家检测仪器企业，依托山东省科学院的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有20多年的历史，超声成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢、包钢在内的近百家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
