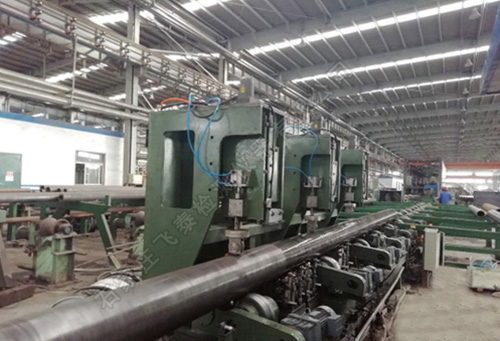

水浸超声波无损探伤设备

水浸超声波无损探伤设备

水浸超声波无损探伤设备介绍

本款水浸超声波无损探伤设备是我公司生产的超声波自动化探伤系列产品中的一种,适用于各种无缝钢管、直缝钢管的无损探伤检测,设备采用水浸探头能准确快速完成探伤工作。


本公司研发的自动化超声波探伤设备全部通过国家检测中心认证,其中近十余项达到国内先进水平,现有成套设备在100多家大中型钢管厂使用,备受好评,是国内少数独立制造完成成套探伤设备的企业。


设备详细介绍及报价请联系  李经理189-311-80976


水浸超声波无损探伤设备设备优点

水浸超声波无损探伤设备采用全自动检测工艺,能实现在钢管两个相反方向上进行无损检测,由于采用水浸探伤使超声波发射与接收稳定,提高了超声波探伤可靠性。仪器具有扩展性,可根据用户的实际需要,在检测时需增加通道时可以对通道数进行扩充。


水浸超声波无损探伤设备检测方法

无缝钢管中的纵向、横向、斜向、分层缺陷及壁厚测量

管端盲区:纵向、斜向及分层检测 ≤ 50mm;横向检测 ≤ 50+2×T(T为壁厚)

水浸没式探伤 (适用于自重较大,表面粗糙工件)


水浸超声波无损探伤设备主要参数

1、检查缺陷的种类:内外穿透伤、折叠、夹杂、裂缝、伤痕、裂纹、凹坑、分层等内部横向伤、纵向伤、管壁分层测厚等。

2、检测钢种:碳钢、低合金钢、高合金钢、不锈钢。

3、探伤速度:1--5m/分钟。

4、钢管长度:6—13m

5、探伤钢管直径:φ460~φ719mm(最大检测直径可达750)

6、壁厚:8--50mm

7、钢管单重:≤10T

8、厚径比:≤0.2

9、弯曲度:≤0.3%

10、椭圆度:≤外径公差的80%

11、测厚精度:0.05mm

12、频率:超声0.5 MHz --15MHz;

13、误报率:≤3%(走样管50次)

14、漏检率:0(走样管50次)

15、信噪比:≥8db

16、探伤设备综合性能指标:YB4082-2011

17、检出缺陷后处理:即时给出声光报警信号

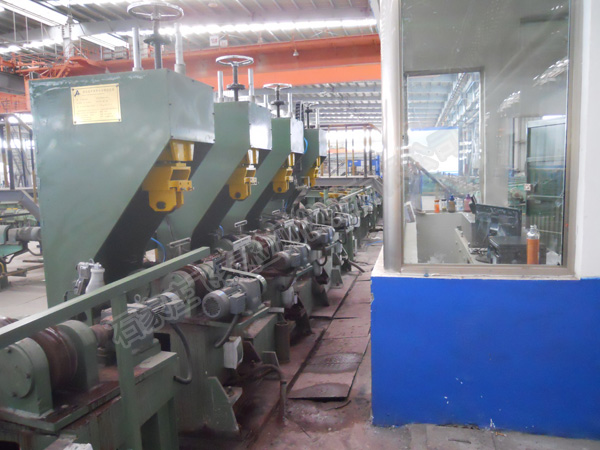

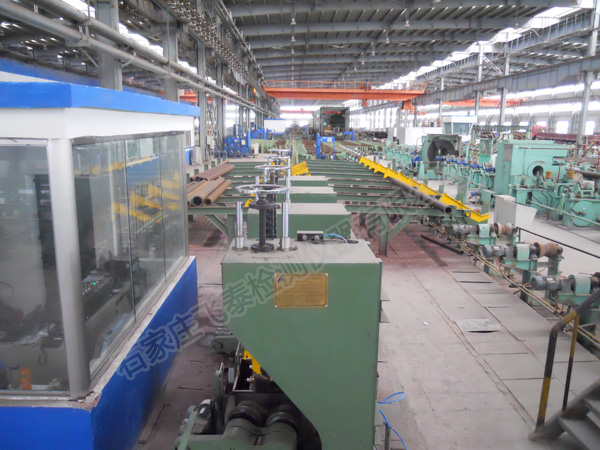

水浸无缝钢管探伤设备操控台展示

检测标准

◆NT/T47013.3-2005超声检测

◆ASTM 213M《金属管材超声检测方法》

◆GB/T5777-2008《无缝钢管超声波探伤检验方法》

◆YB/T4082-2000《钢管自动超声探伤系统综合性能测试方法》

◆ASTM A106美国材料标准《高温用无缝碳素钢管》


水浸超声波无损探伤设备质保期及售后服务

水浸超声波无损探伤设备自设备合格验收之日起,设备保用期为一年。在保期内,因设备设计或制造等卖方原因造成的损坏,卖方需要立即给予免费修复或更换,此工作一般应在2—3天内完成。


长期的科学研究和生产实践中,我们综合国内无损检测设备的特点,消化吸收国外设备的特长,根据我国钢铁产品结构,研制生产了适合多种直径钢管的自动探伤设备。电控采用传感技术和微机控制,可实现全自动化探伤。大中小口径的涡流、超声在线自动检测设备,全部通过检测中心的认证,其中近十余项达到国内先进水平。在大口径涡流,超声波智能在线检测的关键核心技术上取得突破,取得了完全自主知识产权和国内先进的科技成果,形成涡流、超声系列化成套装备。目前产品达到或高于行业标准,技术水平高于国内,涡流探伤设备、超声探伤设备的探伤范围为∮5-∮1500。
