无缝管全自动探伤检测设备

无缝管全自动探伤检测设备介绍

无缝管全自动探伤检测设备是我单位研制生产自动探伤设备系列中的一种，将用于各种口径无缝管的缺陷探伤检测。

无缝管全自动探伤检测设备采用横进横出，横梁检测方式。先将钢管吊至上料台架，上料装置将钢管平稳放至旋转辊道。利用钢管自转，检测探头在钢管上部直线移动，形成螺旋线扫查的检测方式，完成对钢管的全覆盖探伤。检测完成后由下料机构将钢管翻至下料架台。

探伤设备自动化程度高，可以自动上料、自动下料、自动探伤、自动打标、自动报警、自动打印检测报告，飞泰检测还可以根据企业具体要求定制，免费设计方案。

设备详细介绍及报价请联系  李经理189-311-80976

无缝管全自动探伤检测设备组成部件

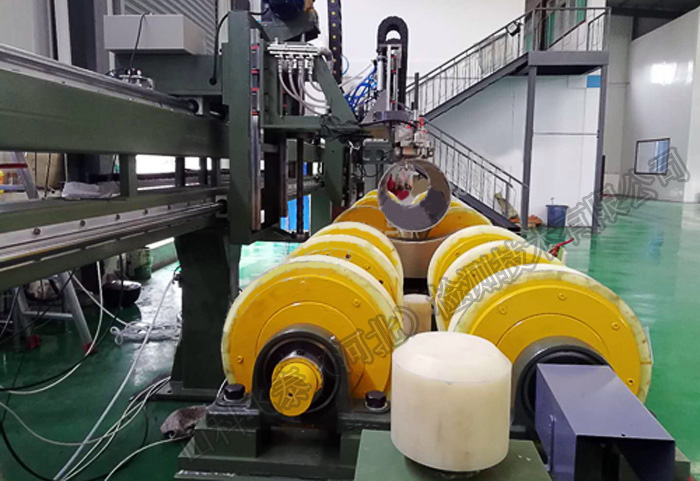

1、钢管旋转辊道                2、横梁式检测操作平台                  3、探头系统升降装置

4、探头跟踪装置                5、上料台架及拨料装置                  6、电控系统

7、20通道超声探伤仪器      8、打标装置                                  9、气路系统

10、样管调试机构             11、液压系统                                 12、水循环系统

无缝管探伤结构示意图

无缝管全自动探伤检测设备探伤检测

探伤检测方法：横梁式水柱法超声波探伤

探伤检测方式：钢管旋转  检测探头直线行走

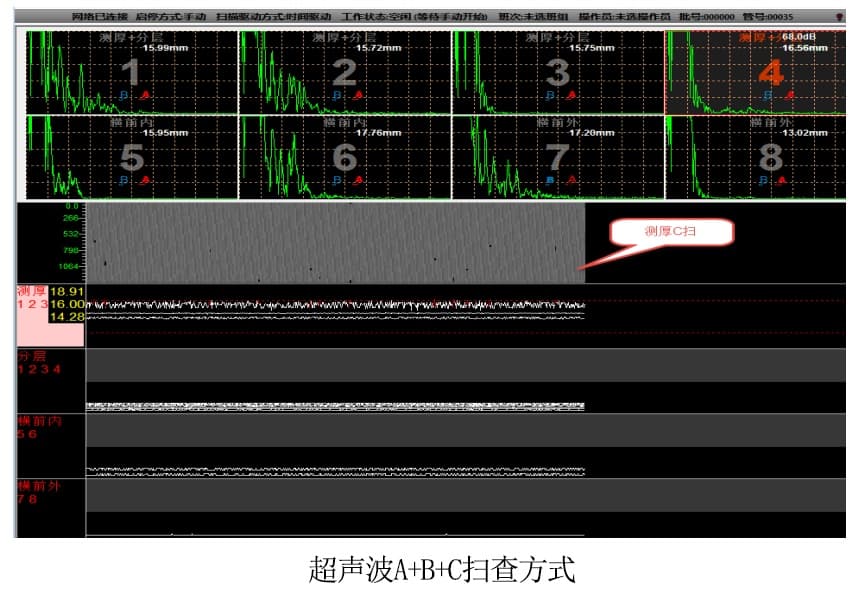

探伤检测通道：超声20通道（横向8通道、纵向8通道、测厚分层4通道）。

无缝管全自动探伤检测设备主要技术参数

1、检测工件：无缝钢管

2、检测钢种：低合金钢、高合金钢、不锈钢、碳钢

3、检查缺陷的种类：钢管内外穿透伤、折叠、夹杂、伤痕、裂纹、凹坑、分层和管壁分层测厚等

4、探伤钢管直径：φ460～φ719mm（最大检测直径可达750）

5、钢管长度：6～13m

6、壁厚：8～50mm

7、探伤速度：0～2m/分钟；

8、厚径比：≤0.2

9、弯曲度：≤0.3%

10、椭圆度：≤外径公差的80%

11、测厚精度：0.05mm

12、钢管单重：≤10T

13、抗干扰能力：探伤时，不可以出现影响正常工作的干扰信号；

14、检出缺陷后处理：即时给出声光报警信号

无缝管全自动探伤检测设备探头优势

探头均采用进口复合晶片，复合晶片的特点：机电耦合高，声阻抗比陶瓷低，脉冲时间短，适合做宽带，窄脉冲高端探头。加上公司制作探头工艺，使探头性能优异，频率准确、信噪比高、分辨率高、探头采用宽带窄脉冲，灵敏度高、杂波信号处理干净，并且可根据客户需要定制各种类型的探头。

无缝管全自动探伤检测设备探伤跟踪耦合效果

1、我们的水路经过精心设计，使水流冲击探头下方，使探头下方气泡不会粘到探头上。

2、入水水管为12水管，水管较粗，使入水量较大，而出水口为10x16mm的方口，出水量很小；水腔上方还有溢流管，将气泡从上方排出；溢流管出口与出水口水平，保证在不接触钢管时也可长时间形成虹吸效果，保证水腔内无水泡。

 3、探头水囊下方有两个轴承，轴承与出水口地面平齐，这样不同规格钢管探伤时水口与钢管上表面几乎0距离，这样能保证探头入射角度恒定，不同规格钢管不需要调整探头，更换规格方便。

无缝管全自动探伤检测设备售后服务及保障

无缝管全自动探伤检测设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。

飞泰是一家检测仪器企业，依托山东省科学院的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有20多年的历史，超声成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢、包钢在内的近百家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
