长管拖车气瓶超声波探伤设备介绍

山科飞泰生产的这款长管拖车气瓶超声波探伤设备主要用于长管拖车气瓶检测，可以检测长管拖车气瓶的横向伤、纵向伤、管壁厚度，缺陷种类可以检测内外穿透伤、折叠、夹杂、裂缝、伤痕、裂纹、凹坑、分层等内部横向伤、纵向伤、管壁分层测厚等。

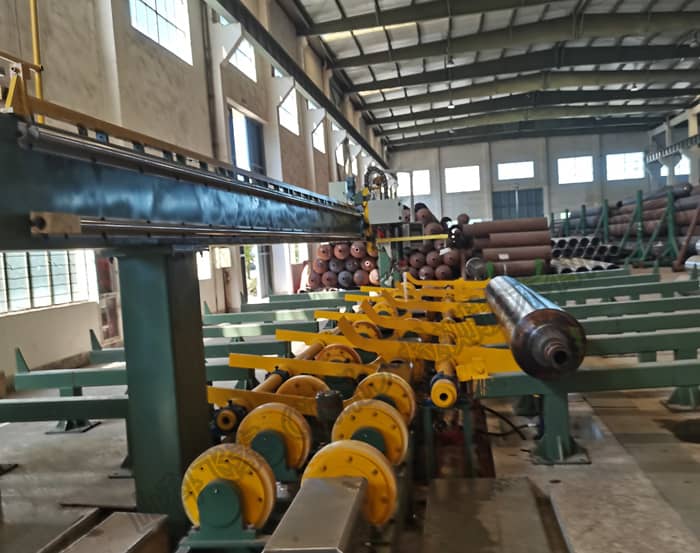

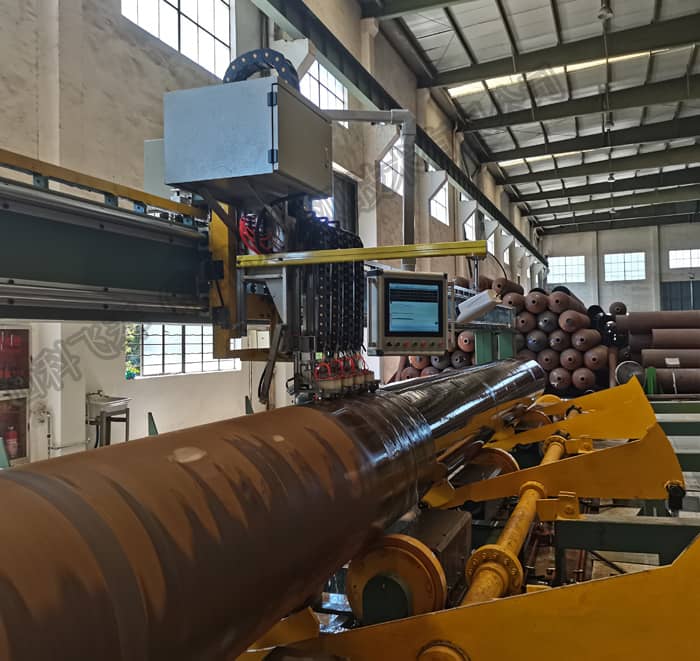

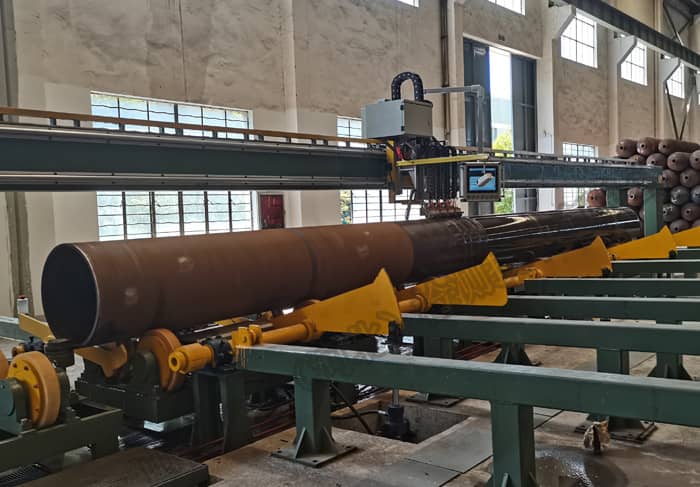

长管拖车气瓶采用横梁结构探伤，用行车将气瓶吊至旋转辊道，利用气瓶自转进行探伤，检测探头在气瓶上部直线移动，形成螺旋线扫查的检测方式，完成对铝合金瓶管体的全覆盖探伤。整个检测过程采用PLC控制，通过触摸屏人机界面，可实现手动、自动等控制方式探伤。该设备为智能化生产线一部分，满足与AGV小车衔接、全自动化信息集成输出（具备自动化、智能化接口功能）等满足智能化生产线的相关功能，设备支持PROFINET通讯协议。

我公司生产的自动探伤设备，能满足用户的不同需求，产品系列齐全，适用于各种气瓶无损探伤检测，广泛应用于石油化工管道、核工业、压力容器、航天、铁路等重要领域。

设备详细介绍及报价请联系  李经理189-311-80976

长管拖车气瓶超声波探伤设备主要参数

1、托管拖车气瓶直径：φ200--φ850mm

2、托管拖车气瓶长度：2--12m

3、托管拖车气瓶壁厚：2--50mm

4、弯曲度：≤0.3%

5、椭圆度：≤外径公差的80%

6、测厚精度：0.01mm

7、显示精度：0.001mm

8、铝合金瓶单重：≤1T

9、探伤方法：超声波自动探伤

10、探伤通道：超声28通道（管体22通道 测厚6通道）

11、检查缺陷：内外穿透伤、折叠、夹杂、裂缝、伤痕、裂纹、凹坑、分层和管壁测厚

12、探伤速度：0-1米

13、频率：超声0.5 MHz --15MHz；

14、误报率：≤3%（走样管25次）

15、漏检率：0（走样管25次）

16、信噪比：≥8db

17、检出缺陷后处理：即时给出声光报警信号

18、气瓶超声测厚和探伤工艺及验收标准

（1）GB 18248-2008     气瓶用无缝管

（2）GB/T 5777-2008    无缝管超声波探伤检验方法

（3）GB/T 20490-2006   承压设备无缝和焊接（埋弧焊除外）分层的超声检测

（4）JB/T 4730.-2005    承压设备无损检测

（5）ASMEV    无损检测 相关规范

长管拖车气瓶超声波探伤设备售后服务及保障

质量保证期内服务：

（1）电话咨询

我公司7X24小时为用户提供技术援助电话，解答用户在使用中遇到的问题，及时为用户提出解决问题的建议。

（2）现场响应

在接到用户维修请求后，在8小时内作出快速响应，并在24小时内到达现场。

（3）技术升级

在质保期内，产品需要技术升级，我公司会时通知用户，如用户有相应要求，我公司无条件为用户进行升级服务。

质保期外服务：

（1）质量保证期过后，我公司同样提供免费电话咨询服务，并承诺提供产品上门维护服务。

（2）质量保证期过后，用户需要继续由我公司提供售后服务的，我公司将以优惠价格提供售后服务。

山科飞泰是一家检测仪器企业，依托山东省科学院的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有20多年的历史，超声成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢、包钢在内的近百家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
