钢管超声无损探伤检测设备

钢管超声无损探伤检测设备


钢管超声无损探伤检测设备

根据钢管企业生产的需要,我公司生产一套全自动钢管超声无损探伤检测设备,该设备是我单位研制生产系列探伤设备的一种,将用于碳钢、合金钢、不锈钢等钢管的缺陷检测。


探伤设备探伤采用离线检测,吊装被探钢管放在上料台架,拨料机构将钢管送到螺旋传输辊道,经定位驱动装置,钢管平稳进入探头,完成对钢管的全覆盖探伤。视钢管有无缺陷,分别落到正料槽或废料槽。


超声探伤设备声学方法说明

超声波纵伤检测、横伤检测、分层测厚均采用水浸耦合法。

超声波探伤为三套检测主机,实现纵伤、横伤、分层测厚检测。

超声纵伤检测共占用12个检测通道,分别实现两个方向入射各6通道的超声波探伤。两组各6通道超声波探头分别排列于水槽耦合装置内的两侧,探头声束入射点为钢管底部的最下端。当更换被检测钢管的规格时,钢管底部声束入射点相对两组探头的角度发生微小变化,此时只要利用手柄微量调整组合探头的位置,即可保证声束的正确入射。


横伤检测共占用16个检测通道,实现两个方向入射各8通道的超声波探测。两组各8通道超声波探头分别排列于水槽耦合装置内的两侧,探头声束入射点为钢管底部的最下端。当更换被检测钢管的规格时,钢管底部声束入射点相对两组探头的角度发生微小变化,此时只要利用手柄微量调整组合探头的位置,即可保证声束的正确入射。


分层、测厚检测共用4个检测通道,探头声束入射点为钢管底部的最下端。当更换被检测钢管的规格时,钢管底部声束入射点相对探头的角度不发生变化,此时只要利用手柄微量调整组合探头的位置,即可保证声束的正确入射。

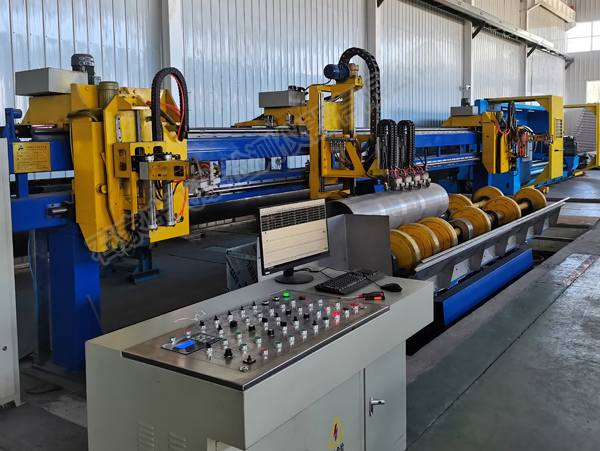

钢管超声无损探伤检测设备

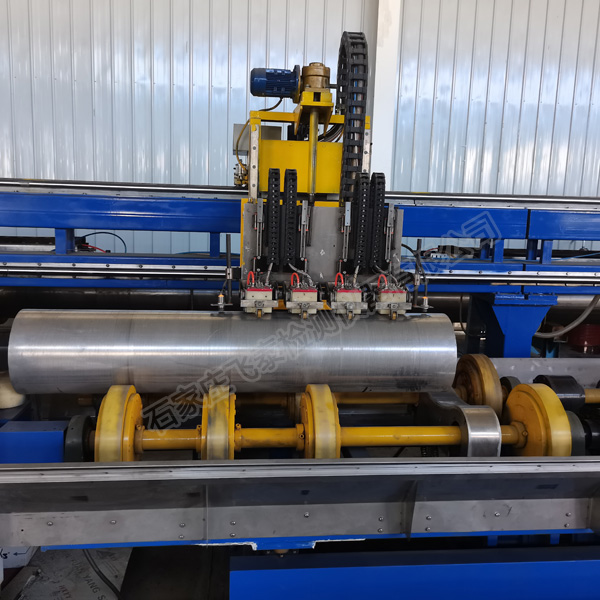

超声探伤展示


整体设备组成

①超声波探伤主机:2组

包括:探头跟踪装置、主机支架 、入射角调节装置、供水系统、水槽装置

②压紧定位装置:3组

包括:底座平台、电机减速机、定心机构、传感器等

③钢管驱动装置:1套

包括:电机减速机、传感器等

④钢管旋转机构:1套

包括:传动辊、旋转底座平台、调节装置等

⑤电控系统:1套

包括:PLC、变频器、电源滤波器及各种低压电器元件

⑥水路系统:1套

包括:压力泵、过滤器、水管等

⑦气动装置:1套

包括:气缸、电磁阀、高压气管等

⑧上下料拨料装置:1套

包括:上料气缸、下料气缸、上料翻版、下料翻版、翻版连接轴

⑨超声探头 :5组

⑩数字32通道超声波探伤仪:1台

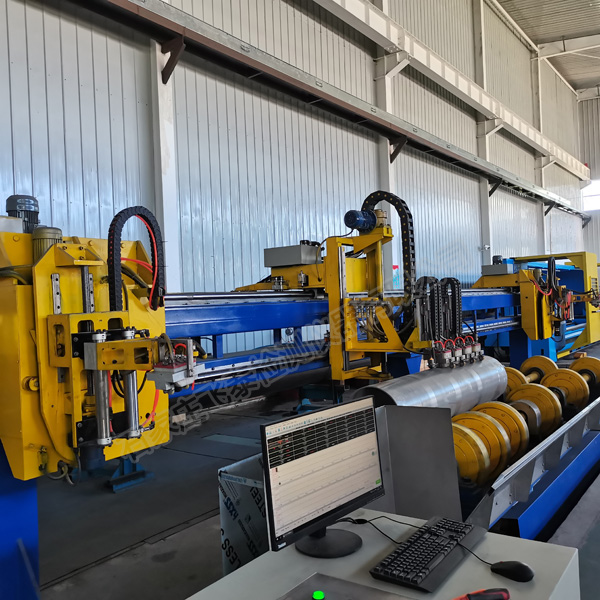

超声无损探伤检测设备

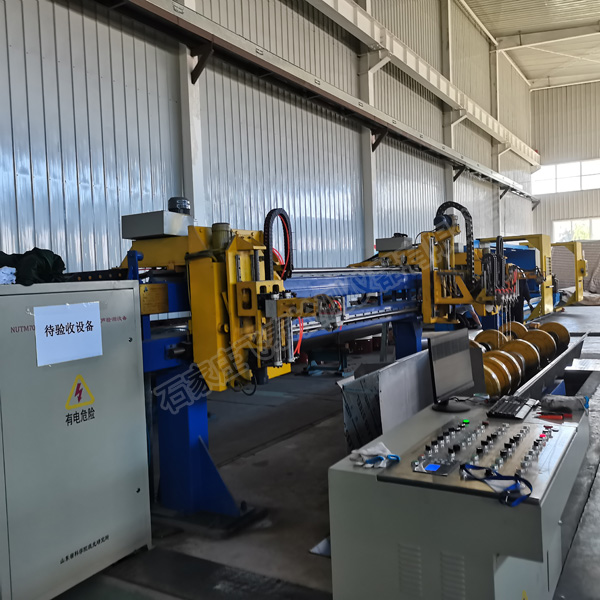

超声探伤设备整体展示


钢管超声无损探伤检测设备主要技术参数

1、探伤方法:超声波——钢管螺旋前进

2、通道数:32通道超声波探伤

3、检测速度:0-4 m/分钟 。

4、钢管直径:114 – 340 mm

5、钢管长度:6.0–12.5 m

6、钢管壁厚:7- 40.0 mm

7、最大单重:2T

8、加工状态:轧制、热处理、矫直

9、无油,无氧化皮,无明显突出物,无毛刺等以及其他液体和油脂

10、表面温度:max 65°C

11、壁厚公差:±8.0%

12、外径公差:±1.0%

13、椭圆度:                 ≤3.0%

14、管体的弯曲度:≤3.0mm/m

15、管端弯曲度:≤3mm (管端长度: 1.5m)

16、垂直锯断,无放射状毛刺,无变形、无翘头,无突起,端面光滑。

17、漏报率:0%

18、误报率:≤1.0%

19、检测重复性:相同缺陷通过设备10次,准确重现;

20、信噪比:≥8dB

21、检测盲区:横向:≤150+2倍壁厚 mm;纵向:≤150 mm

22、圆周灵敏度差:≤3dB;

23、稳定性(连续工作两小时后): ≤2 dB


超声无损探伤设备


制造执行标准

GB/T5777-2019《无缝钢管超声探伤检验方法》

JB4730-1994《压力容器无损检测》的8.1 “高压无缝钢管超声检测”

YB/T4082-2011《钢管自动超声探伤系统综合性能测试方法》


设备分交原则

卖方供货范围:

(1)卖方对所供货设备的完整性、先进性及可靠性负责。卖方负责机组从上料辊道及料台至下料及料台全过程的设备及材料。包括主机辅机所需要的机械设备、配电系统、自动化系统、液压系统及润滑系统随机所带的工具等。

(2)构成整个供货设备的设备单元、部件及材料,或在上述技术规格中说明的内容均应反映到设备分交表中。

(3)由于卖方的原因而引起增加供货范围中的设备及零部件的数量,由卖方负责提供。设备在调试期间所消耗的易损件等由卖方负责。

(4)从TOP点至设备上各部位的介质管线的配管、辅件、联接件等均由卖方供货。机械设备所需的介质(包括气等)管线接口(TOP)位于设备旁附近一米处,其范围内管路设计与供货由卖方负责。买方负责接到TOP点前。

(5)在设备分交表中未列出的,但却是保证探伤作业线正常工作所必须的设备,为保证供货设备的完整性,卖方有责任将其列入设备供货清单的“其它栏目”中

(6)从设备验收合格签字之日算起,卖方提供设备一年质保期。人为损坏除外。


买方供货范围:

(1)买方负责土建基础的施工,包括地脚螺栓、灌浆料等材料及所用专用工具的提供。提供能源介质管线至靠近机组某指定TOP点处,在卖方的指导下对机组进行安装调试。并提供相关的能源介质,能源介质用量及要求见附件一1.5条。

(2)买方负责机组调试和生产过程当中的专用工具(包括直线水平仪、框架水平仪、电焊机等)、专用维护工具和吊具。
