管端超声波自动化探伤检测线生产定制流程（山科飞泰）

钢管两端一般情况下很难被检测到，常规的超声波探伤往往会存在盲区，这些盲区就是钢管两端。目前很多行业要求对钢管管端进行探伤，山科飞泰有两种管端探伤设备，一种是管端自动化探伤设备，一种是管端自动化探伤检测线，今天就来说一说管端自动化探伤检测线的生产定制流程。

前期需求沟通明确检测目标

在管端超声波自动化探伤检测线的定制过程中，与客户的深度沟通是首要且关键的环节。不同材质、类型的管端有着各自独特的物理特性和应用场景，这些因素直接决定了检测的重点和难点。比如，石油管道长期处于高压、高腐蚀的环境中，对管端的质量要求极高，任何细微的缺陷都可能引发严重的安全事故；而化工容器的管端则需要承受各种化学物质的侵蚀，其材质和缺陷类型也有特定的要求。

在材质方面，碳钢、不锈钢、合金钢等不同材质的管材，其内部组织结构和声学特性存在显著差异。碳钢的声学性能相对较为稳定，而不锈钢由于其合金成分的影响，对超声波的反射和折射特性有所不同，合金钢则更为复杂，需要更精细的检测参数设置。在规格上，管径、壁厚、长度的变化会影响超声波的传播路径和能量衰减，例如大管径的管材可能需要更大功率的超声探头来确保检测的全面性，而薄壁管则对检测灵敏度和近表面盲区的控制要求更高。

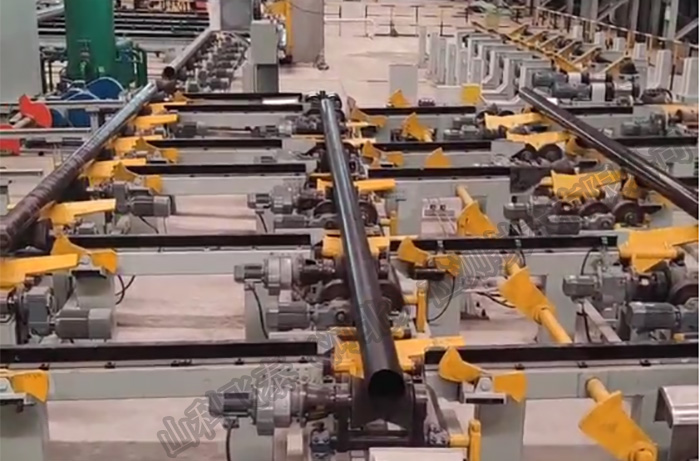

钢管右端探伤检测

对于缺陷类型，管端常见的裂纹、夹渣、气孔、未焊透、折叠等，每种缺陷对管材的性能影响程度不同。裂纹是最为危险的缺陷之一，它会严重削弱管材的强度，在承受压力时容易引发管道破裂；夹渣会影响管材的均匀性和耐腐蚀性；气孔则可能降低管材的密封性。明确缺陷检测的位置（内壁、外壁、焊缝区）及尺寸阈值（如最小可检测缺陷直径、深度）至关重要，这直接关系到检测线能否准确地发现缺陷，为后续的生产决策提供可靠依据。

确定检测标准与精度要求

检测标准是管端超声波自动化探伤检测的准则，它确保了检测结果的可靠性和一致性。不同的行业和应用场景，有着各自适用的检测标准。例如，在国内，国标GB/T5777对无缝钢管的超声波探伤检验做出了详细规定，包括检测设备的要求、对比试样的制作、缺陷的评定方法等；美标ASTME1961则侧重于材料的无损检测方法和验收标准；欧标EN10246在欧洲地区被广泛应用，对管材的超声波检测技术和质量控制提出了严格要求。

企业内控标准也是不可忽视的重要因素。一些企业为了保证自身产品的高质量和市场竞争力，会制定比行业标准更为严格的内控标准。在确定检测精度要求时，检测灵敏度、信噪比、定位精度等核心参数需要根据具体的检测标准和管材的使用要求来确定。以高压管道检测为例，当壁厚≥8mm时，缺陷测长误差≤10%，这就要求检测设备能够准确地测量缺陷的长度，确保在允许的误差范围内；对于薄壁管（壁厚<8mm），近表面盲区（≤2mm）的控制尤为关键，因为近表面的缺陷如果不能及时发现，可能会在使用过程中迅速扩展，导致管材失效。

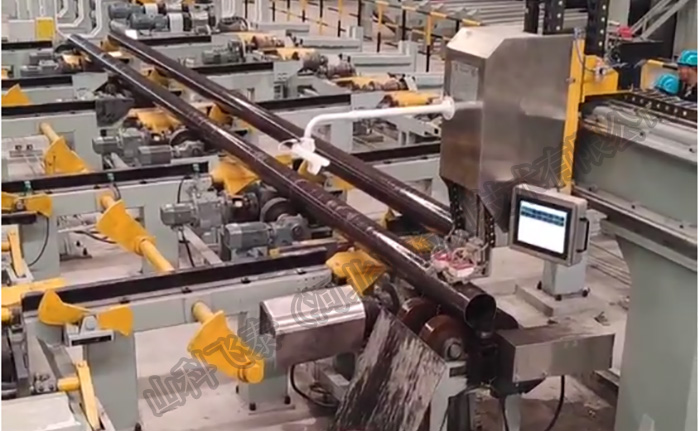

钢管左端探伤检测

自动化程度规划

自动化程度是影响管端超声波自动化探伤检测线效率和成本的重要因素。根据客户生产线节拍来确定检测线的最大检测速度是至关重要的，这直接关系到检测线能否满足生产的需求。如果检测速度过慢，会导致生产线上的管材积压，影响生产效率；而如果检测速度过快，可能会降低检测的准确性。上下料方式的选择也需要综合考虑生产现场的实际情况和成本因素，人工上料适用于小批量、高精度的检测需求，但效率较低；机械臂抓取和传送带自动输送则适用于大规模、高效率的生产场景，能够提高生产的自动化程度和稳定性。

数据管理需求也是产能规划的重要组成部分。缺陷数据的自动存储和检测报告的生成格式，需要满足企业对质量管理和追溯的要求。与MES系统对接兼容性则能够实现生产数据的实时共享和管理，提高企业的信息化水平和生产管理效率。对于高产能场景，采用多通道并行检测技术可以同时对多个管端进行检测，大大提升检测效率；而在低产能场景下，则可以通过优化设备配置，减少不必要的设备投入，平衡成本与性能，实现资源的合理利用。

对管端超声波探伤检测线有需求的朋友电话联系我们！
