超声波钢管无损探伤检测设备

超声波钢管无损探伤检测设备介绍

本NUM273型超声波钢管无损探伤检测设备是我公司生产的超声波自动探伤系列产品中的一种，适用于各种不锈钢、合金钢、碳钢等金属管件无损探伤检测,系统选用数字式多通道超声波探伤，效率更高适合流水线探伤检测。

多通道数字超声探伤结构稳定，性能优越，抗干扰能力强，五大性能指标均超过国内同类成品。可实现多路同时探伤检测，有效的提高检测效率，降低了检测成本及时间。

设备详细介绍及报价请联系  李经理189-311-80976

超声波钢管无损探伤检测设备应用领域

钢铁、机械、汽车、电力、航空、军工等行业各类无缝管、焊接管、容器、气瓶及其他型材的自动检测系统。

超声波钢管无损探伤检测设备构成

1.超声探伤设备        2.钢管旋转辊道     3.检测操作平台                 4.探头系统升降装置

5.探头跟踪装置        6.电控系统            7.液压系统                       8.  上、下料架台及拨料装置

9.样管调试机构       10.水循环系统        11.20通道超声探伤仪器     12.缺陷打标装置及支架

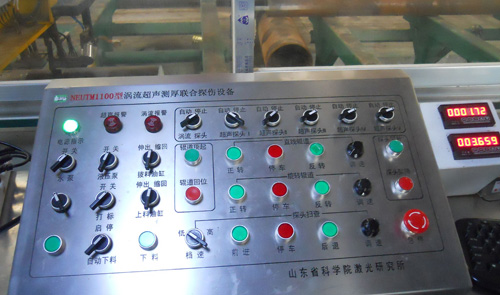

电控系统展示

超声波钢管无损探伤检测设备技术参数

1,探伤速度:0～15m/min

2,探伤管径:76～195mm

3.探伤通道数:纵向16通道、横向24通道、测厚分层8通道

4.稳定性:2dB

5.执行标准:GB/T5777-1996(L2级槽伤)YB/T4082-2000

超声波钢管无损探伤检测设备检测工艺

水浸超声检测法、水膜超声检测法、水注超声检测法

可检测钢管内部及表面的气孔、裂纹、夹渣等缺陷

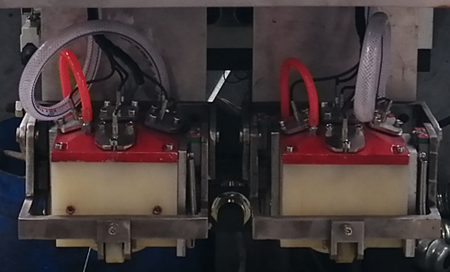

探头探伤设置展示

超声波钢管无损探伤检测设备探伤优点

超声波自动探伤设备采用高分辨率全数字多通道仪器及线聚焦水浸探头能有效提高检测分辨率及检测灵敏度。能实现在钢管两个相反方向上进行无损检测，由于采用液浸探伤使超声波发射与接收稳定，提高了超声波探伤可靠性。仪器具有扩展性，可根据用户的实际需要，在检测时需增加通道时可以对通道数进行扩充。特别适合用于制造工业用的无缝钢管、石油管、无缝钢管、焊管，特别是高、中低、低压锅炉管及其它用途钢管的超声波探伤。公司具有经验丰富的机械设计团队，值得信赖的协作加工单位，装配调试的规范管理，积累丰富的同类项目经验，知名的配套外购件品牌。

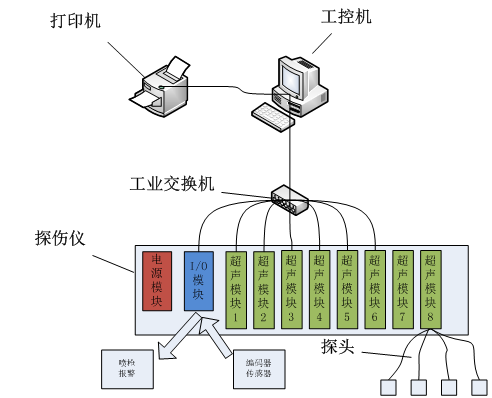

系统流程展示

检测标准

◆ NT/T47013.3-2005超声检测

◆ GB-T5193-2007钛及钛合金加工产品超声波探伤方法

◆GB/T 6519-2000 变形铝合金产品超声波检验方法

◆GB/T 4730-2005.3 承压设备无损检测 超声部分

◆ GB-T3310-1999; 铜合金棒材超声波探伤方法

超声波钢管无损探伤检测设备质保期及售后服务

超声波钢管无损探伤检测设备合格验收之日起，设备保用期为一年。在保期内，因设备设计或制造等卖方原因造成的损坏，卖方需要立即给予免费修复或更换，此工作一般应在2—3天内完成。

长期的科学研究和生产实践中，我们综合国内无损检测设备的特点，消化吸收国外设备的特长，根据我国钢铁产品结构，研制生产了适合多种直径钢管的自动探伤设备。电控采用传感技术和微机控制，可实现全自动化探伤。大中小口径的涡流、超声在线自动检测设备，全部通过检测中心的认证，其中近十余项达到国内先进水平。在大口径涡流，超声波智能在线检测的关键核心技术上取得突破，取得了完全自主知识产权和国内先进的科技成果，形成涡流、超声系列化成套装备。目前产品达到或高于行业标准，技术水平高于国内，涡流探伤设备、超声探伤设备的探伤范围为∮5-∮1500。
