MUT880C数字式超声波探伤仪

MUT880C数字式超声波探伤仪

MUT880C数字式超声波探伤仪介绍

MUT880C超声波探伤仪是一款真彩显示数字式超声波探伤仪,它能够快速便捷、无损伤、准确地进行工件内部裂纹、夹杂、气孔的检测、定位、评估和诊断。


超声波探伤仪是利用超声波在物质中的传播,反射和衰减等物理特性来发现缺陷的一种探伤方法,具有灵敏度高,探测速度快,成本低,操作方便,探测厚度大,对人体和环境无害,特别对裂纹,未溶合等危险性缺陷探伤灵敏度高优点,能够快速便携,无损伤,准确地进行工件内部多种缺陷的检测,定位,评估诊断。

设备详细介绍及报价请联系  李经理189-311-80976


MUT880C数字式超声波探伤仪应用领域

本品可用于实验室、工程现场检测、各地特检院、学校科研单位、建设工程质量检测站、锅炉压力容器制造、电力行业、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于军工、航空航天、铁路交通等领域的在役安全检查与寿命评估。


MUT880C数字式超声波探伤仪结构

1:手带—可以单手把持。

2:支架---用于支撑仪器,方便探伤工使用。

3:液晶屏—全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定

4:功能组选择键—按键位置合理,可单手覆盖

5:报警指示灯—现场探伤报警功能,

6:键盘—键盘设计有快捷按键和数码飞梭旋轮两种操作方式,探伤人员对探伤仪发出的所有控制指令,均通过键盘操作或旋轮操作完成。键盘操作或旋轮操作过程中,探伤仪根据不同的状态自动识别各键的不同含义,执行操作人员的指令

7:数码旋轮—双导航功能,确定,调节,选择为一体,淘汰市面上单一繁琐操作按键

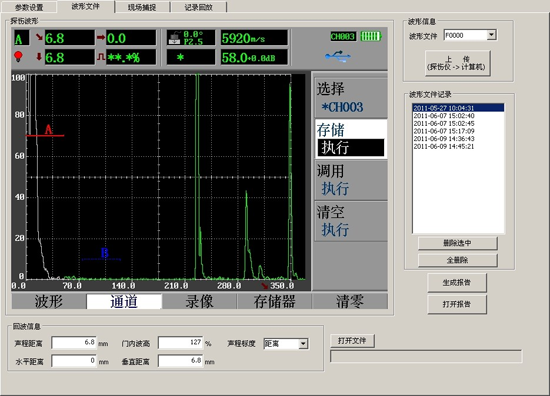

8:USB通讯插座—可连接电脑,打印机




MUT880C数字式超声波探伤仪技术参数

检测范围:0~10000mm

工作频率:0.2~20MHz

声速范围:1000~15000m/s

动态范围:≥36dB

垂直线性误差:≤2.5%

水平线性误差:≤0.1%

分 辨 力:>40dB(5P14)

灵敏度余量:>65dB(深200mmФ2平底孔)

数字抑制:0~80%,不影响线性与增益

电噪声电平:≤8%

探头类型:直探头、斜探头、双晶探头、穿透探头

闸    门:进波门、失波门;单闸门、双闸门读数;峰值触发、边沿触发。

报    警:蜂鸣报警,LED灯报警

电    源:直流(DC)9V;锂电池,可连续工作8小时以上

外型尺寸:263mm×170mm×61mm

环境温度:-10~50℃

相对湿度:20~95%RH




MUT880C数字式超声波探伤仪功能特点优势

探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷

焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置

自动校准:探头零点和探头角度(K值)自动校准功能;声速自动测量功能

波峰记忆:实时检索缺陷最高波,记录缺陷最大值

Φ值计算:直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸

缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置

缺陷定量:缺陷当量dB值实时显示

缺陷定性:通过回波包络波形,方便人工经验判断

曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置(可选功能)

裂纹测高:利用端点衍射波自动测量、计算裂纹高度。(可选功能)

门内展宽:放大回波细节,便于回波分析

连续记录:实时记录波形,存储、回放

波形冻结:冻结屏幕上显示的波形,便于缺陷分析

回波编码:以不同颜色显示1~6次回波显示区,便于判断缺陷位置

B 型扫描:实时扫查、横截面显示,可显示工件缺陷形状,使探测结果更直观。

全中文操作键膜,防水防油防尘设计,简捷易懂。

全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术先进(快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的,非常适合工程师现场便捷操作,淘汰市面上单一繁琐操作按键

兼容多种探头:直探头系列、斜探头系列、双晶探头系列、穿透探伤系列,4种系列不同规格的探头,快捷又准。
