管端荧光磁粉探伤机

管端荧光磁粉探伤机介绍

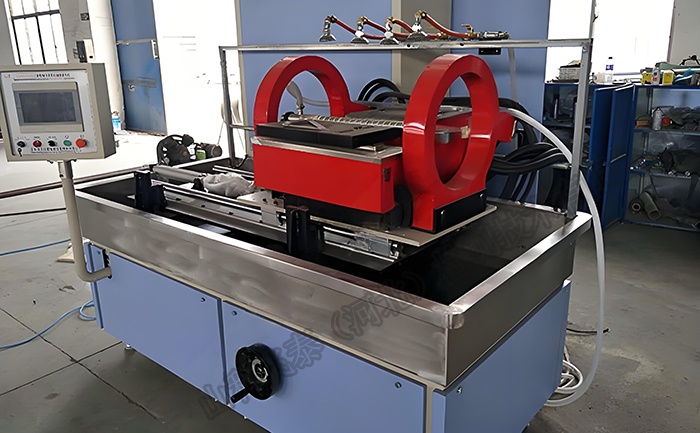

本品是SK-244.5AT型非接触式管端荧光磁粉探伤机，可用于检测平端油套管、钻杆管、压力容器用管。

管端荧光磁粉探伤机采用手动、自动两种操作方式，由可编程控制器（PLC）集中控制。手动时，可进行每个功能的单步独立操作。自动时，设备自动执行PLC内部程序，进行半自动化程序检测。当钢管步进对齐后进入磁化工位时，可自动实现：纵向磁化装置进入——内壁引磁装置进入——工件旋转（由辅机完成）、喷淋——周向磁轭推进、工件旋转、喷淋——复合磁化、旋转观察外表面————内壁引磁装置返回——内表面、端面观察——周向磁轭返回——纵向磁化装置返回。工件平移（由辅机完成）——全管体通过式退磁等一系列动作的半自动化。

本设备周向磁化采用开路磁轭法，纵向磁化采用线圈外加磁场感应法和内壁钢管引磁感应法，在工件上形成复合磁场，一次性全方位显示磁迹，具有较高的工作效率；退磁采用全管体通过式退磁法，速度快，剩磁低，效果好；磁化电流采用数字显示，连续可调，根据工件磁化规范可设定上下限范围。

管端荧光磁粉探伤机检测范围

外径范围：Φ114.3mm~244.5 mm

壁厚范围：4.5mm~22.5mm

最小内径：80mm

钢管外径公差： +1%/-0.5%D

钢管长度：6m~12.5m

钢管管体弯曲度：≤2mm/m

管端1.5m弯曲量：≤3.18mm

钢管全长弯曲量：≤20mm

管端荧光磁粉探伤机技术参数

检测管端长度：400mm

检测缺陷类型：管端内外表面及近表面任意方向的缺陷

磁化方法：非接触法（非直接通电法）

检测灵敏度：A1型30/100试片清晰显示

紫外灯照度：大于2000μw/cm2

暗室白光照度：小于20lux

磁粉探伤后钢管剩磁：≤10Gs

全管体退磁后钢管剩磁：≤10Gs

磁化电源暂载率：100%

检测稳定性：设备连续工作8小时后，A1型30/100试片仍清晰显示

管端荧光磁粉探伤机售后服务要求

管端荧光磁粉探伤机质保期为12个月，在保修期内如因供方制造原因引起的故障，供方将无条件到用户现场进行免费维修，如因用户使用不当造成的损坏，供方在维修过程中只收取相应的成本费；

在质量保证期内，设备发生故障时供方在接到用户通知后，2小时提出解决问题的办法，24小时内抵达用户现场服务；保修期满后，供方对设备实行终身维修服务，并应在按到用户维修通知后，2小时做出响应，24小时内抵达用户现场服务；供方对软件部分免费升级，并免费提供技术援助。
